ASME B 18.31.2 - 2014 美制全螺紋法蘭栓接螺柱（A193 / A320 / A437 / A453/A540/A1014）[Table 1]

尺寸單位: inch

美標ASME B18.31.2 - 2014 ASME18.31.2 18.31 美制全螺紋法蘭栓接螺柱（A193 / A320 / A437 / A453/A540/A1014）[Table 1]

模型下載

掃一掃分享

單重計算公差美制螺紋極限尺寸米/英制螺紋對照螺紋直徑與受力截面積最小破壞扭矩牌號等級

螺紋尺寸
d

1/4

5/16

3/8

7/16

1/2

9/16

5/8

3/4

7/8

1-1/8

1-1/4

1-3/8

d
PP	UNC
	UNF
	8UN
U	粗牙UNC	最小值
		最大值
	細牙UNF	最小值
		最大值
	8UN	最小值
		最大值

0.2500	0.3125	0.3750	0.4375	0.5000	0.5625	0.6250	0.7500	0.8750	1.0000	1.1250	1.2500	1.3750
20	18	16	14	13	12	11	10	9	8	7	7	6
28	24	24	20	20	18	18	16	14	12	12	12	12
-	-	-	-	-	-	-	-	-	-	8	8	8
0.050	0.056	0.063	0.072	0.077	0.084	0.091	0.100	0.111	0.125	0.143	0.143	0.167
0.100	0.111	0.125	0.143	0.154	0.167	0.182	0.200	0.222	0.250	0.286	0.286	0.333
0.036	0.042	0.042	0.050	0.050	0.056	0.056	0.063	0.072	0.084	0.084	0.084	0.084
0.071	0.083	0.083	0.100	0.100	0.111	0.111	0.125	0.143	0.167	0.167	0.167	0.167
-	-	-	-	-	-	-	-	-	-	0.125	0.125	0.125
-	-	-	-	-	-	-	-	-	-	0.250	0.250	0.250

螺紋尺寸
d

1-1/2

1-5/8

1-3/4

1-7/8

2-1/4

2-1/2

2-3/4

3-1/4

3-1/2

3-3/4

d
PP	UNC
	UNF
	8UN
U	粗牙UNC	最小值
		最大值
	細牙UNF	最小值
		最大值
	8UN	最小值
		最大值

1.5000	1.6250	1.7500	1.8750	2.0000	2.2500	2.5000	2.7500	3.0000	3.2500	3.5000	3.7500	4.0000
6	-	5	-	4 1/2	4 1/2	4	4	4	4	4	4	4
12	-	-	-	-	-	-	-	-	-	-	-	-
8	8	8	8	8	8	8	8	8	8	8	8	8
0.167	-	0.200	-	0.222	0.222	0.250	0.250	0.250	0.250	0.250	0.250	0.250
0.333	-	0.400	-	0.444	0.444	0.500	0.500	0.500	0.500	0.500	0.500	0.500
0.084	-	-	-	-	-	-	-	-	-	-	-	-
0.167	-	-	-	-	-	-	-	-	-	-	-	-
0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125	0.125
0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250	0.250

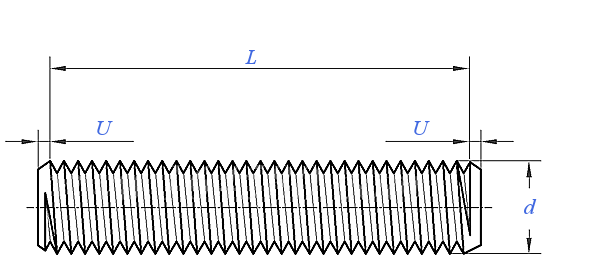

①,U—— 螺紋倒角距離:
端頭倒角為從螺桿大徑到小于或等于小徑的尺寸。倒角端到完整螺紋的距離應各有一到兩個螺距長度。螺柱端部應與螺柱中心垂直，兩端應適合于標記。
